Schnittpunkt und Start von Excel-Diagrammachsen festlegen

Nicht immer sieht ein mit dem Diagramm-Assistenten erstelltes Diagramm auch so aus, wie Sie es gerne wünschen. Insbesondere die Diagrammachsen können Schwierigkeiten machen.

Standardmäßig schneiden sich in Diagrammen die beiden Achsen im Nullpunkt. Für viele Fragestellungen ist es aber sinnvoll, dass sich die beiden Achsen nicht im Nullpunkt schneiden.

Um den Schnittpunkt der Achsen festzulegen, befolgen Sie die folgenden Schritte:

1. Aktivieren Sie das Diagramm, in dem Sie den Schnittpunkt der Achsen verändern möchten und markieren Sie die Größenachse (Y-Achse).
2. Drücken Sie die rechte Maustaste und wählen Sie die Funktion ACHSE FORMATIEREN. Das Dialogfenster können Sie auch über die Tastenkombination STRG 1 aufrufen.

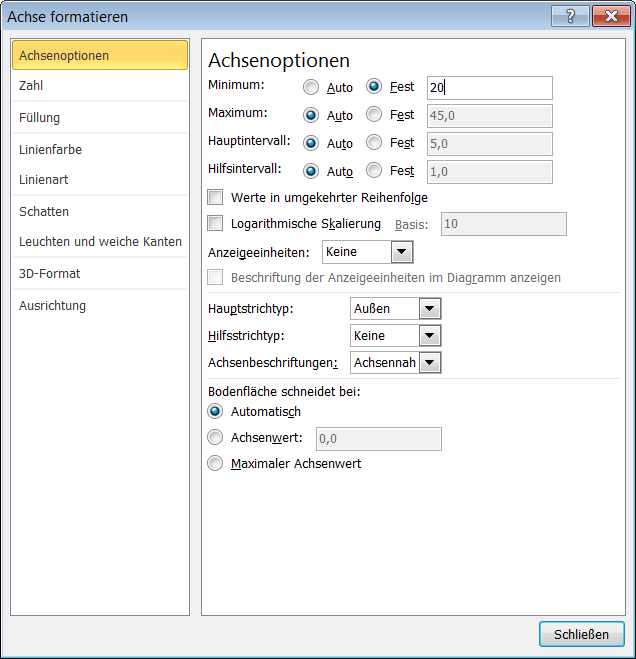

3. Wechseln Sie in das Register ACHSENOPTIONEN (Excel 2007 und Excel 2010) oder SKALIERUNG (Excel bis einschließlich Version 2003).
4. Geben Sie in das Feld MINIMUM (Excel 2007 und Excel 2010) oder RUBRIKENACHSE (X) SCHNEIDET BEI (Excel bis einschließlich Version 2003) den gewünschten Wert ein.



5. Beenden Sie das Dialogfenster über SCHLIEßEN (Excel 2007 und Excel 2010) oder OK (Excel bis einschließlich Version 2003).

Excel verschiebt den Schnittpunkt der beiden Achsen an die eingegebene Position.

Sie können auch den Schnittpunkt der Y-Achse auf der X-Achse verändern. Das ist zum Beispiel in solchen Fällen sinnvoll, in denen Sie in einem Diagramm tatsächliche und prognostizierte Werte auf einer Zeitachse gleichzeitig darstellen möchten.

Indem Sie dann den Schnittpunkt der Y-Achse auf der X-Achse genau zu dem Zeitpunkt setzen, an dem die prognostizierten Werte beginnen, erhalten Sie direkt eine optische Abgrenzung  zwischen den tatsächlichen und den prognostizierten Werten
