Balken und Säulen in Excel-Diagrammen schraffieren

So versehen Sie Balken oder Säulen mit einer Schraffur

Sie möchten anstelle einer gleichbleibenden Farbe eine schraffierte Fläche in Ihren Datenreihen verwenden?

Das können Sie bei allen Diagrammtypen realisieren, in denen Excel Flächen darstellt, also beispielsweise bei Kreisdiagrammen, Säulendiagrammen oder Balkendiagrammen. Gehen Sie folgendermaßen vor:





  1. Markieren Sie das gewünschte Diagrammelement. Das kann ein einzelner Datenpunkt oder eine Datenreihe sein.
  2. Drücken Sie die Tastenkombination STRG 1. Wenn Sie lieber Menüs einsetzen, drücken Sie die rechte Maustaste und wählen Sie die Funktion DATENREIHE FORMATIEREN (wenn Sie mehrere Flächen schraffieren möchten) oder DATENPUNKT FORMATIEREN (falls Sie einen einzelnen Datenpunkt schraffieren möchten.
  3. Im erscheinenden Dialogfenster wählen Sie das Register MUSTER (Excel 2007: FÜLLUNG)
  4. Klicken Sie auf FÜLLEFFEKTE (Excel 2007: BILD- ODER TEXTURFÜLLUNG).

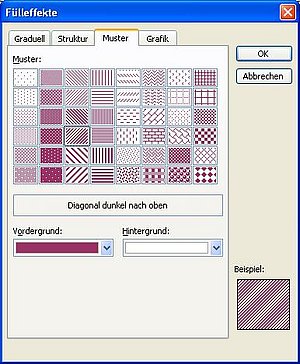

  5. Wählen Sie das Register MUSTER (Excel 2007: Auswahl-Schaltfläche TEXTUR).

  6. Im Dialogfenster aktivieren Sie nun die Schraffur, die Ihnen zusagt.
  7. Schließen Sie dann alle Dialogfenster über die OK-Schaltflächen.

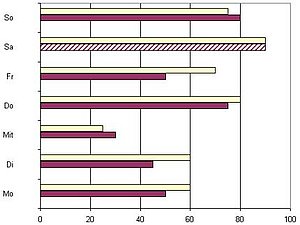

Excel passt die Datenreihe oder die Datenreihe nun an und stellt sie schraffiert dar. Die folgende Abbildung zeigt ein Beispiel:
